产品介绍:CD1 / MD1型电动葫芦具有结构紧凑、自重轻、体积小、操作方便等特点。它既可以单独安装在架空工字梁上,也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。在精细作业场合,当CD1型电动葫芦的起升速度不能满足要求时,应选用MD1型双速电动葫芦。
应用范围:
用于工厂、 、码头、仓库、货场等工作环境,温度-20~+40℃,相对湿度不大于85%的场所。在有爆炸危险充满硫酸或其他腐蚀性气体的场所以及在吊运熔化金属、有毒物、易燃物的场所中均禁止使用以确保安全。在粉尘严重或露天场所使用时,需加防护装置。
产品优势:
CD1 / MD1型电动葫芦是提高劳动效率、改善劳动条件的必备机械,其产品优势有:
1. 品种规格多,起升和运行速度选择范围广;
2. 结构紧凑,运行平稳;
3. 高性价比,使用方便;
4. 零部件通用性强;
5. 可选择手动小车及不同速度的电动小车;
技术含量:
1. 电机采用锥形转子电动机,集动力与制动力于一体;
2. 吊钩有高强度钢材制成并装有闭锁装置;
3. 具有过载、过流、失压、断相等保护功能;
4. 电源适用范围广,采用36V安全电压控制,可分为无线与有线操纵,使操作更安全;
5. 不含石棉等有害成分的制动材料,使产品更环保;
构造特征
特点:

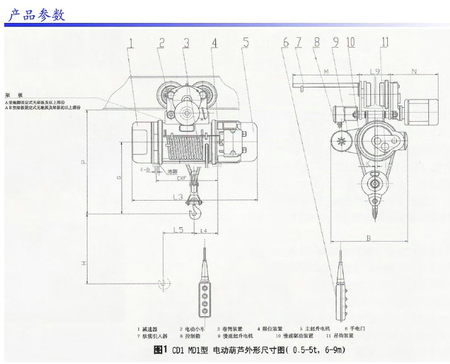

1.结构有减速器、运行机构、卷筒装置、吊钩装置、联轴器、慢速驱动装置(仅MD1型有)、软缆电流引入器、限位器、电动机九个主要部件组成。在使用和维护中非常便利,能缩短产品检修周期。
2.采用锥形制动电动机。
3.起升速度有常速(CD1型)和常、慢速两种速度(MD1型),由控制按钮控制操
作。
4.采用标准模数斜齿轮减速器,便于维修装配。
①减速器
电动葫芦减速器采用斜齿轮三级减速,齿轮及齿轮轴均采用40Cr或20CrMnTi
钢锻制加工,并经热处理,全部用滚动轴承支撑,箱壳用铸铁制造,装配严密,防尘可靠。
②运行机构
电动葫芦的运行机构为电动小车式。减速齿轮为40Cr锻制,并经调制处理,装于
封闭的减速箱内,全部采用滚动轴承支撑,墙板用钢板制造,保证运转灵活,使用方便,寿命长。根据起升高度的不同,结构形式也有不同。
运行机构所使用的工字钢轨道应按GB/T706-1988标准选择,起升高度18米以上
加平衡梁小车,8t、10t、16t、20t起升高度6m-30m,采用电动小车2台。
③卷筒装置
卷筒采用铸铁或无缝钢管制成,采用花键与减速器链接,另一端用滚动轴承支撑在
锥形电动机前端伸出部位。卷筒外壳用钢板制成。
④吊钩装置
吊钩采用20钢模锻制成,并用推力球轴承通过吊钩横梁与外壳相连接,是吊钩运
转自如。吊钩装置为单滑轮式,滑轮由铸铁或铸钢制成。8t、10t、16t、20t吊钩装置为双滑轮式。
⑤联轴器
电动机的力矩,通过爪型弹性联轴器传递到减速器,该联轴器能吸收附和冲击获得
平稳的起动。
⑥慢速驱动装置
慢速驱动装置由驱动箱体、箱盖、小电机组成,小电机通过慢速驱动装置带动主电机工作。其速比为10:1。
⑦电流引入器
由于电动葫芦与电动单梁起重机配套使用,故用软缆引线将电流引入开关箱内,不装滑块式电流引入器。
⑧限位器
为防止因吊钩上升下降超过极限位置而造成故障,葫芦上装有限位器,吊吊钩达到极限位置时,由于卷筒装置上导绳器带动限位器动作,从而自动切断电源是葫芦停止运转。
⑨电动机
起升电动机采用较大起动力矩的锥形制电机,以适应产品断续工作中频繁的直接起动, 大转矩为额定力矩的2.4~3倍。

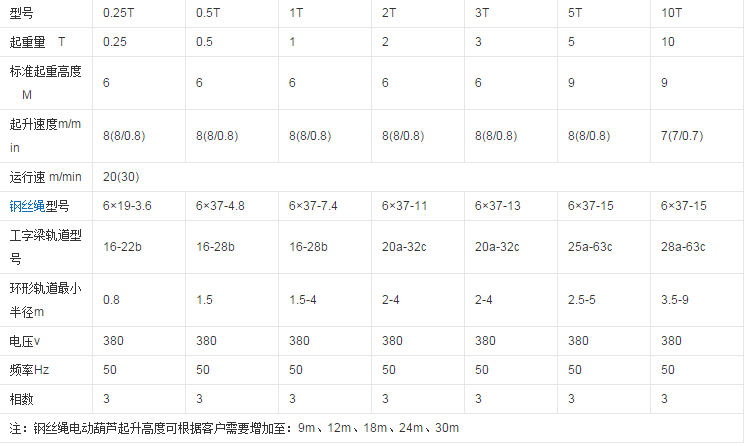

CD1型电动葫芦 起重量: 0.5T、1T、2T、3T、5T、10T、20T
CD1型电动葫芦起升高度: 6m、9m、12m、18m、24m、30m
CD1型电动葫芦工作级别: M3
CD1型电动葫芦防护级别: IP44 IP54
CD1型电动葫芦起升速度: 8m/min[10t为7m/min]
CD1型电动葫芦产品说明: CD1型电动葫芦是一种轻小型起重设备。
CD1型电动葫芦主要结构:减速器,运行机构,卷筒装置,吊钩装置,联轴器,软缆电流引入 器,限位器.电机采用锥形转子电动机,集动力与制动力于一体.
CD1型电动葫芦安装使用:葫芦单梁,桥式起重机,门式起重机,悬挂起重机上.稍加改造,还可以作卷扬用.因此,它是,是提高劳动效率,改善劳动条件的必备机械.
